Z3030A 三相多功能檢定裝置
閱讀次數：6881
GB/T 11150-2001 《電能表檢驗裝置》

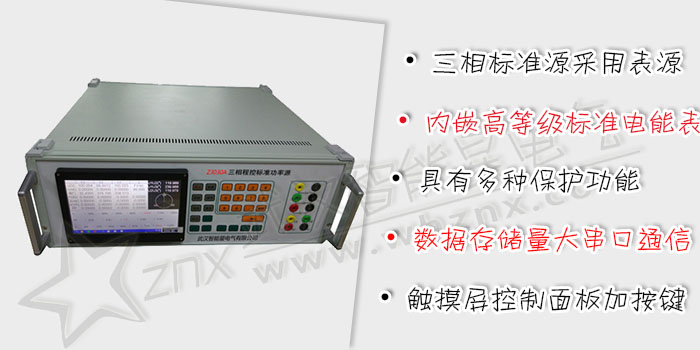

Z3030A三相標準源采用表源一體化結構，全數字閉環標準源技術，使用嵌入式系統、大屏幕TFT彩色液晶顯示器及觸摸屏、CPLD芯片和高精度A/D、D/A等一系列先進器件，體積小重量輕，可廣泛應用于電能計量行業、電氣實驗室和其他相關部門，便于攜帶到現場使用。
- 采用觸摸屏控制面板加面膜按鍵，顯示信息量大，使用簡單方便。
- 內嵌高等級標準電能表，并以此為標準進行數字閉環反饋，電壓、電流、頻率、相位、有功功率、無功功率、視在功率、功率因數等各參量均可作為標準使用。
- 具有多種保護功能：限流保護、功放保護、電壓短路保護、 電流開路保護、功放熱保護等功能。
- 智能檔位：在儀器允許輸出的范圍內，用戶可以任意設定三相電壓電流各自的額定電壓、電流檔位，電壓電流的試驗點、調節細度均參照用戶設定的額定檔位值，方便用戶操作。
- 電流、功率因數試驗點豐富，便于配置各種校表方案。
- 數據存儲量大，可以很方便查詢到校驗數據。
- 帶有RS232串口，便于計算機控制及升級軟件。
1.1電源輸出：
1.1.1 交流電壓輸出
調節細度：0.01%RG
分辨率：6位有效數字
準確度：優于±0.05%RG
穩定度：優于±0.01%RG/1min
失真度：優于 0.3% （非容性負載）
輸出功率：額定每相 20VA
滿負載調整率：小于±0.01%RG
輸出范圍：10V～460V
檔位設置： 57.7V、100 V、220V、380V ，內部自動檔位切換 。
1.1.2 交流電流輸出
調節細度：0.01%RG
準確度：優于±0.05%RG
分辨率：6位有效數字
穩定度：優于±0.01% RG /1min
失真度：優于 0.3%
輸出功率：每相檔位額定輸出20VA。
滿負載調整率：小于±0.01%RG
輸出范圍： 1mA～ 24A
檔位設置： 0.2A、1A、5A、20A、，自動檔位切換
1.1.3 功率輸出
準確度： 優于 0.05%RG
穩定度： 優于 0.01%/1min。
分辨率：6位有效數字（有功功率、無功功率、視在功率）
1.1.4 功率因數
調節范圍：-1～0～+1；
分辨率：0.00001；
準確度：0.0005。
1.1.5 相位
調節范圍：0～359.99°
分辨率：0.001 °
準確度：±0.02°
1.1.6 頻率
調節范圍：40Hz～70Hz
分辨率：0.001Hz
準確度：±0.002Hz
1.1.7 諧波
ZX3030A三相標準源可以準確輸出 2～51次諧波，各次諧波可以任意組合疊加在一起同時輸出，但是輸出諧波時總的諧波含有率之和不要超出下表所出的限制。諧波含量顯示準確度0.1%，諧波含量顯示分辨率4位有效數字。諧波相位（相對于基波）調節范圍0-359.99°。
|
諧波次數
|
電壓最大諧波含有率（相對于基波）
|
|
2-8
|
40%
|
|
9-15
|
30%
|
|
16-31
|
20%
|
|
32-51
|
5%
|
1.2 校驗電表方面的技術指標
裝置輸出功率脈沖常數：18000000×5/In
(注： In為標準源內電流檔位值60（100）、20、5、1、0.2)
輸出脈沖電平：5V
電度表輸入脈沖路數：1路
電度表輸入脈沖電平：5V以內或無源
電度表誤差顯示范圍：±0.000%--±99.99%
電度表誤差顯示分辨率：0.001%
電度表電表常數輸入范圍：6位有效數字，允許有小數。
電表校驗的試驗點包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
電表校驗可設的功率因數試驗點有1.0、0.5L 、0.8C、 0.5C。
電表校驗圈數的設置范圍是1-9999。
1.3 儀器作為標準源時提供的常用輸出調節試驗點
電壓試驗點：10%、20%、50%、80%、100%、110%、120%。
電流試驗點： 5%、10%、20%、30%、50%、70%、100%、120%。
相位試驗點：0.5L、0.8L、1.0、0.8C、0.5C。
三相電壓、電流的幅度可以分別調節，調節細度：10%、1%、0.1%、0.01%；調節范圍最大到125%。
三相電壓、電流的相位、功率因數也可以分相調節，調節細度分別為10°、1°、0.1°、0.01°。
UB、UC分別對UA的相位也可以分別調節。
頻率的調節是三相電壓、電流一起調節的，調節細度分別為5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供電電源
單相AC 220V，50/60Hz。
1.5 外部尺寸
480*600*178mm
1.6 重量
重量27Kg。
