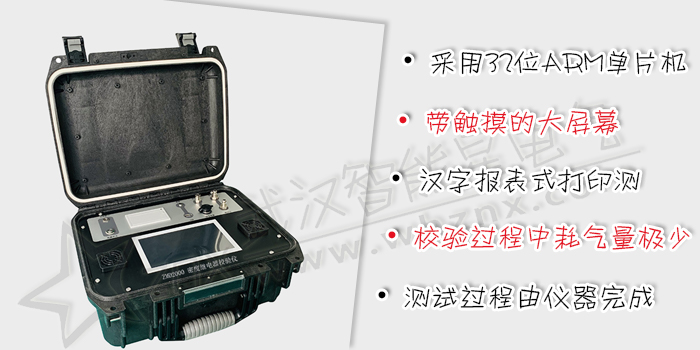

ZMD2000 密度繼電器校驗儀
閱讀次數：8885
DL/T941－2005 《運行變壓器用六氟化硫質量標準》
本產品是一種智能化的 SF6 氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率 A/D 轉換器，結合 32 位高性能微處理器能對各種 SF6 氣體密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對 20℃時的標準壓力換算，并具有打印、存儲和Ｕ盤轉存功能，同時自動識別測試過程中的故障。本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。
1) 密度繼電器校驗儀采用 32 位 ARM 單片機和 TI 公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。
2) 配置了帶觸摸的大屏幕中文液晶屏人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3) 自動完成壓力測量和 20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了 SF6氣體密度繼電器現場校驗難的問題。
4) 所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5) 漢字報表式打印測試結果，并對試驗結果進行智能分析。
6) 能同時存儲150組試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。
7) 校驗過程中無需恒溫室，可以在任意有效溫度范圍內對 SF6 氣體密度繼電器、壓力表進行校驗。
8) 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
9) 校驗過程中耗氣量極少，不浪費 SF6 氣體，測試成本低，對環境無污染。
10) 具有在線修改系統時鐘的功能。
11) 具有在線修改系統壓力功能，可以現場修正。
12) 核心元器件采用進口元件，性能可靠。
13) 能同時測試2組報警信號、2組閉鎖信號、1組超壓信號。
14) 本產品為便攜式工具，使用方便可靠，是 SF6 密度繼電器校驗的最佳選擇。
- 工作電壓：鋰電池、或AC220V/50Hz。
- 儀器功率：4W。
- 儀器精度：0.15 級。
- 壓力顯示分辨率：0.0001Mpa。
- 壓力校驗范圍：0～1.0Mpa。
- 環境溫度顯示分辨率：0.1℃。
- 環境溫度測量范圍：-50℃～150℃，分辨率0.1℃。
- 工作濕度：?90%RH。
- 校驗對象：單報警/閉鎖/超壓、報警+閉鎖+超壓的任意組合。
- 壓力類型：絕對壓力、相對壓力
- 顯示方式：800×600 圖形彩色液晶屏。
- 操作方式：電阻觸摸屏。
- 打印機型：高速熱敏微型打印機。
- 打印方式：漢字報表式打印。
- 存儲容量：可同時存儲 150 次試驗結果。
- 外形尺寸：主機： 365 mm×300 mm×220mm。
- 附件箱：400 mm×370 mm×200mm。
- SF6 氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
- 儀器重量：3kg。
