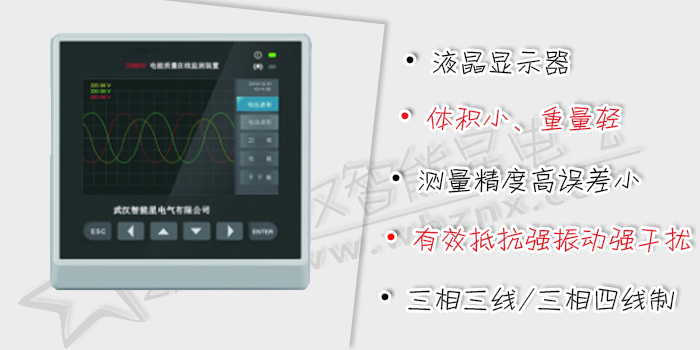

電能質量監控裝置采用公司新一代32位基于ARM+DSP雙核技術的通用硬件平臺。全封閉機箱，硬件電路采用后插拔式的插件結構，CPU電路板采用6層板、元器件采用表面貼裝技術，裝置強弱電回路、開入開出回路合理布局，抗干擾能力強。
軟件平臺采用自主開發的RTOS系統Aworks， Aworks平臺經過公司的嚴格測試，在其內部多個項目中已有應用實踐，可以保證軟件系統的高度可靠性。
|
尺寸
|
144（寬）×144（高）×196（長）mm
|
|
重量
|
約2.5kg
|
|
電源輸入電壓
|
AC: 85V~265V
DC: 110V~370V
|
|
尺寸
|
5.0寸
|
|
色彩深度
|
16.7M
|
|
分辨率
|
800×480
|
|
亮度
|
250 cd/m2 (Typ.)
|
|
對比度
|
600:1（Typ）
|
|
可視角度
|
50/70/70/70 (Typ.)(CR≥10) (上/下/左/右)
|
|
類型
|
SD卡（內置）
|
|
容量
|
8GB
|
|
工作環境
|
室內使用，-20℃~+70℃，濕度90rh%以下
|
|
存儲環境
|
室內保存，-40℃~+85℃，濕度95rh%以下（不凝結）
|
|
安全性
|
絕緣電阻≥5MΩ，絕緣強度：2kV（50Hz,1min）
|
|
測量方法
|
IEC61000-4-30
|
|
測量性能
|
IEC61000-4-30 A級 |
|
閃變
|
IEC61000-4-15
|
|
諧波
|
IEC61000-4-7
|
|
標準
|
等級4：GB/T 17626.2-2006靜電放電抗擾度
等級3：GB/T 17626.3-2006射頻電磁場輻射抗擾度
等級3：GB/T 17626.4-2008電快速瞬變脈沖群抗擾度
等級3：GB/T 17626.5-2008 浪涌（沖擊）抗擾度
等級3：GB/T 17626.8-2006工頻磁場抗擾度
等級3：GB/T 17626.9-1998脈沖磁場抗擾度
等級3：GB/T 17626.12-1998 振蕩波抗擾度
|
|
標準
|
GB/T 2423.1-2008 低溫
GB/T 2423.2-2008 高溫
GB/T 2423.4-2008 交變濕熱
GB/T 2423.5-1995 沖擊
GB/T 2423.10-2008 振動
GB/T 2423.22-2002 溫度變化
|
|
測量類型
|
測量項
|
|
電壓/電流/頻率
|
有效值、峰值、頻率偏差等
|
|
三相不平衡
|
電壓/電流正序值、負序值、負序不平衡度、零序不平衡度
|
|
諧波
|
電壓/電流63次諧波、50組間諧波、35組高次諧波、諧波含有率、諧波功率
|
|
波動/閃變
|
短閃變、長閃變、電壓波動值
|
|
功率/電能
|
有功、無功、視在、功率因數等
|
|
事件記錄
|
電壓暫升、電壓暫降、電壓中斷、沖擊電流、電壓電流總畸變率、奇偶次諧波含有率、電壓電流不平衡、頻率、短閃變、長閃
|
|
測量線路
|
三相三線/三相四線制
|
|
測量線路基本頻率
|
50Hz
|
|
輸入通道數
|
電壓4通道、電流4通道
|
|
測量量程
|
電壓測量量程：標稱值57.74V/100V/230V，最大值460V； |
|
測量方式
|
由10個波形（50Hz時）運算
|
|
顯示方式
|
顯示一個通道的頻率值
|
|
測量量程/分辨率
|
50.0000Hz/0.001Hz
|
|
測量帶寬
|
42.5000~57.5000Hz
|
|
測量精度
|
±0.001Hz
|
|
測量方式
|
每兩個周波運算一次，每周波去1/2周波組成1個波形運算
|
|
測量量程/分辨率
|
Max電壓：460V/0.01，Max電流：10A/0.001A
|
|
測量精度
|
標稱電壓的0.2%
|
|
測量方式
|
由10個波形（50Hz時）運算
|
|
顯示方式
|
每通道的電壓有效值
|
|
測量量程/分辨率
|
Max電壓：460V/0.01V
|
|
測量精度
|
標稱電壓的0.1%
|
|
測量方式
|
由10個波形（50Hz時）運算
|
|
顯示方式
|
每通道的電流有效值
|
|
測量量程/分辨率
|
Max電流：10A/0.001A
|
|
測量精度
|
標稱電流的0.1%
|
|
測量方式
|
符合IEC61000-4-7，分析窗口幅度10個周波
|
|
窗口點數
|
每10個周波共5120點
|
|
顯示方式
|
表格圖
|
|
測量次數
|
1次~63次
|
|
測量量程/分辨率
|
Max電壓：460V /0.005，
|
|
測量精度
|
電壓諧波大于1%標稱值時：誤差小于5%設定值
電壓諧波小于1%標稱值時：誤差小于0.05% 標稱電壓值
電流諧波大于3%標稱值時：誤差小于5%設定值
電流諧波小于3%標稱值時：誤差小于0.15%標稱電壓值
|
|
測量方式
|
符合IEC61000-4-7，分析窗口幅度10個周波
|
|
窗口點數
|
每10個周波共5120點
|
|
顯示方式
|
表格圖
|
|
測量次數
|
0~49組
|
|
測量精度
|
電壓諧波大于1%標稱值時：誤差小于5%設定值
電壓諧波小于1%標稱值時：誤差小于0.05% 標稱電壓值
電流諧波大于3%標稱值時：誤差小于5%設定值
電流諧波小于3%標稱值時：誤差小于0.15% 標稱電壓值
|
|
測量方式
|
符合IEC61000-4-7，分析窗口幅度10個周波
|
|
窗口點數
|
每10個周波共5120點
|
|
顯示方式
|
表格圖
|
|
測量次數
|
1~35組
|
|
測量精度
|
電壓諧波大于1%標稱值時：誤差小于5%設定值
電壓諧波小于1%標稱值時：誤差小于0.05% 標稱電壓值
電流諧波大于3%標稱值時：誤差小于5%設定值
電流諧波小于3%標稱值時：誤差小于0.15% 標稱電壓值
|
|
測量方式
|
有功功率：每10個周波進行運算
視在功率：由電壓電流的有效值來運算
無功功率：由視在功率、有功功率來計算
|
|
顯示方式
|
表格圖
|
|
測量量程/分辨率
|
根據電壓電流量程來確定
|
|
測量精度
|
±0.5%設定值
|
|
測量方式
|
由電壓有效值、電流有效值、有功功率進行計算
|
|
顯示方式
|
實時數據顯示
|
|
測量量程/分辨率
|
-1.0000~1.0000
|
|
測量精度
|
±0.01
|
|
測量方式
|
三相三線制或三相四線時，使用三相的基波成分來計算
|
|
顯示方式
|
表格圖、矢量圖
|
|
測量量程
|
0.00%~100%
|
|
測量精度
|
電壓不平衡度：±0.2%；電流不平衡度：±0.2%
|
|
測量方式
|
半波方均值來計算
|
|
顯示方式
|
表格圖
|
|
測量量程
|
0.00%~100%
|
|
測量精度
|
±5%
|
|
測量項目
|
短閃變（Pst）、長閃變（Plt）
|
|
測量方式
|
根據IEC61000-4-15連續測量10分鐘的Pst，連續測量并計算2小時Plt
|
|
顯示方式
|
表格圖
|
|
測量量程
|
0~20
|
|
測量精度
|
±5%
|
|
測量方式
|
電流的半波有效值超過設定值的正向沖擊電流
|
|
顯示方式
|
沖擊電流波形、沖擊電流最大值
|
|
測量精度
|
0.1%
|
|
測量方式
|
暫升：電壓半波有效值正方向超過設定值時，判定為暫升
暫降：電壓半波有效值負方向超過設定值時，判定為暫降
短時中斷：電壓半波有效值負方向超過設定值時，判定為瞬間中斷
|
|
顯示方式
|
暫升、暫降、短時中斷的波形持續時間、幅度等
|
|
測量精度
|
0.1%
|
