智能變電站/數字化變電站數據從源頭實現數字化，真正實現了信息集成、網絡通信及數據共享。智能變電站中電壓、電流在采集模塊中進行AD采樣，通過光纖將采集量傳送至合并單元(MU)，合并單元將合并后的信號按IEC61850-9-1/2、IEC60044-8規約傳送至光數字繼電保護裝置，此外，智能變電站采用GOOSE報文通過網絡傳輸開關量信號，通過智能終端操作斷路器，對斷路器進行跳合閘操作。

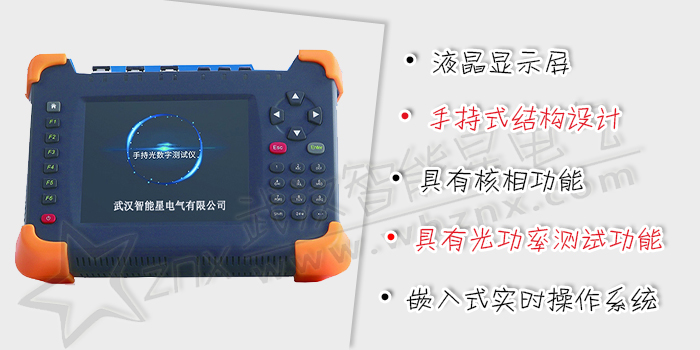

SG-850手持式光數字測試儀 它可實時監視及解析智能變電站過程層和間隔層的網絡通訊報文（支持IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588等），并能夠解析遙測遙信量數據，同時兼具保護的測試功能，廣泛應用于智能變電站/數字化變電站合并單元、保護、測控、計量、智能終端等IED設備的快速簡捷測試、遙信/遙測對點、光纖鏈路檢查，適用于智能變電站系統聯調、安裝調試、故障檢修、IEC61850體系及相關技能培訓。

• 采用手持式結構設計，鋰電池供電，攜帶操作方便， 測試快捷；
• 具有3對光以太網口，一對光串口，滿足“直采直跳” 模式下復雜保護功能測試需要；
• 可發送與接收IEC61850-9-1/2、IEC60044-8（FT3）、 GOOSE光數字報文，對IED設備進行測試；
• 支持變電站全站系統配置文件（SCL）的裝置實例配置信息，同時可按IED設備導入SV、GOOSE信息進行測試配置測試；
• 支持網絡報文偵聽，可偵聽網絡上報文信息，根據偵聽到信息選擇APPID，自動與選定的SCL文件進行匹配，通過掃描偵聽網絡報文信息完成測試配置;
• 支持電壓電流輸出測試，2組電壓(8路)及2組電流 (8路)可映射至多個采樣值控制塊輸出，支持雙AD配置，輸出采樣值采樣率4kHz/12.8kHz可設；
• 支持SMV多個狀態按預先設定序列輸出測試，最大狀態數可達10個，各狀態品質位可設，并具有短路模擬和故障計算功能。測試結果明了清晰，GOOSE動作以列表方式給出；
• 采用光串口接收復用技術，光串口既可接收 IEC60044-7/8光數字報文，又可接收光IRIG-B碼對時信號;
• IEC60044-7/8(FT3)支持2.5Mbps、5Mbps、10Mbps的傳輸速率配置，報文接收能夠全自動采樣率和波特率的配置；
• 支持光以太網單纖收發IEC61850-9-1/2光數字報文， 滿足電力系統光數字保護單收單發的需要；
• 支持SMV、GOOSE及IEEE1588報文監測，可對報文進行丟幀統計、報文抖動分析。具有遙信、遙測量監測功能，遙測量可采用表格、波形、矢量圖、序量等方式進行監測；
• 具有MU輸出光數字SV控制塊的極性校核功能，支持直流電源法下的常規互感器及光電互感器保護與測量線圈的極性校核；
• 具有核相功能，支持兩個MU光纖直接接入裝置進行相別校核；
• 具有光功率測試功能，可實時在線測量光以太網口上的光功率；
• 采用嵌入式實時操作系統（RTOS），裝置能夠長時間可靠、穩定地運行；
• 5.6寸大屏幕真彩液晶顯示、直觀友好的界面菜單、完備的過程記錄，信息詳細直觀，操作方便；
• 遙測信息響應時間  < 1s；
• 遙信變化響應時間  < 1s；
• SMV 發送時間均勻性最大偏差 ≤  1us；
• 接收 GOOSE 事件的分辨率 ≤  1ms；
• 動態畫面響應時間 ≤ 2s；
• 光功率測量范圍：-31dbm~-14dbm；
• SMV測量精度：電壓在 0.01Ue～2Ue 范圍內精度優于 0.05%；電流在 0.01Ie～40Ie 范圍內精度優于 0.05%；電流、電壓相位精度優于 0.01°；頻率在 40.0Hz～70.0Hz  范圍內精度優于 0.002Hz；
• SMV發送精度：電壓在 0.01Ue～2Ue 范圍內精度優于 0.05%；電流在 0.01Ie～40Ie 范圍內精度優于 0.05%；電流、電壓相位精度優于 0.01°

• 環境參數

• 電源參數

• 光纖接口

• 電磁兼容

•
